158LR - 肘型插拔头

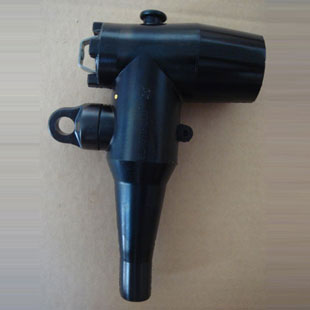

158LR - 肘型插拔头　接口 A　最高至 24 kV - 250 A

用途

可分离式肘型插拔头，用于将聚合绝缘电缆与设备连接（如变压器、开关柜、发动机…）。

也可通过相应配件将电缆与电缆连接。

规范与标准

IEC 60502.4

CENELEC HD 629.1（VDE 0278）

GB/T 12706.4

JB 8144-95 （GB 11033）

6/10 （12） kV、6.35/11 （12） kV、8.7/15 （17.5） kV、12/20 （24） kV、12.7/22 （24） kV

结构

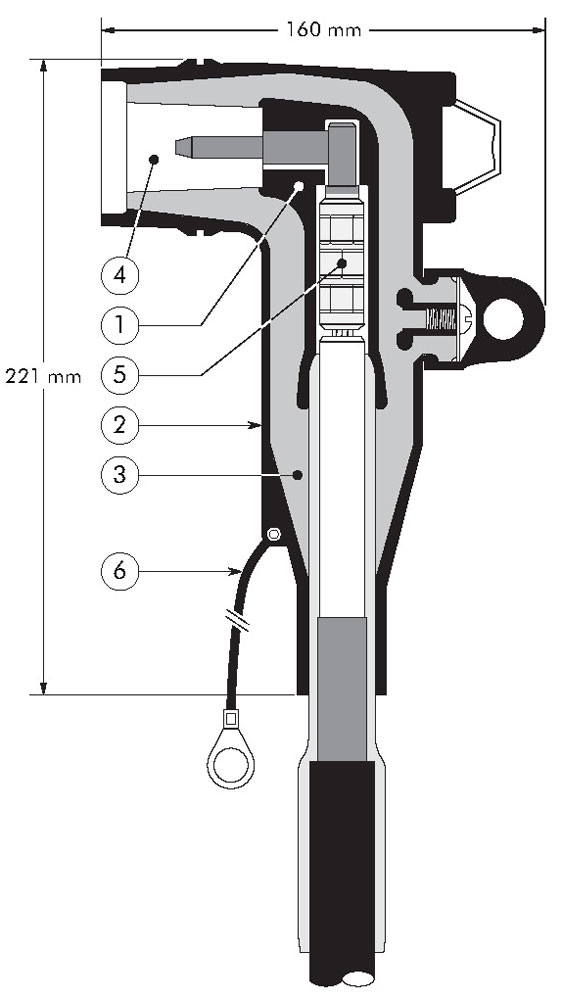

可分离式插拔头包括：

1.可导电的三元乙丙胶衬垫

2.可导电的三元乙丙胶外屏蔽层

3.浇注于内衬垫与外屏蔽间的三元乙丙胶绝缘层

4.A型接口－250A（CENELEC EN 50180 和 50181）

5.端子

6.接地线（仅指－/G型号）

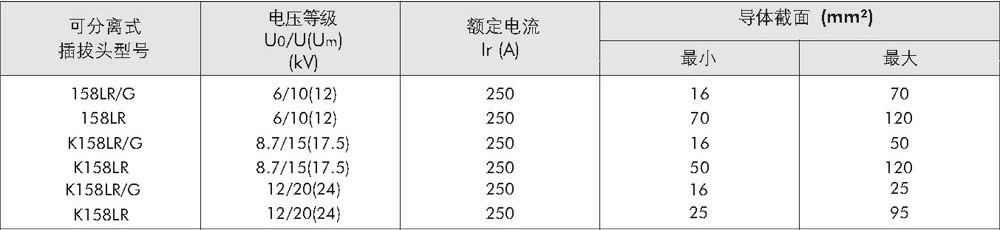

技术特性

具有一定厚度的可导电三元乙丙胶外屏蔽层完全保证操作人员接触时的安全。

每个可分离式插拔头出厂前都通过了交流耐压及局部放电试验。

成套配件

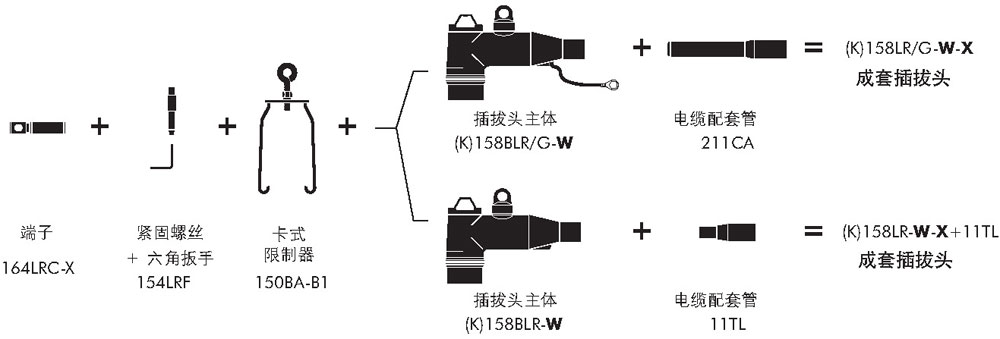

整套（K）158LR /（K）158LR/G 肘型插拔头包括以下配件：

成套配件还包括润滑剂、清洁巾等其他配件。每套插拔头独立包装，均配有安装手册。

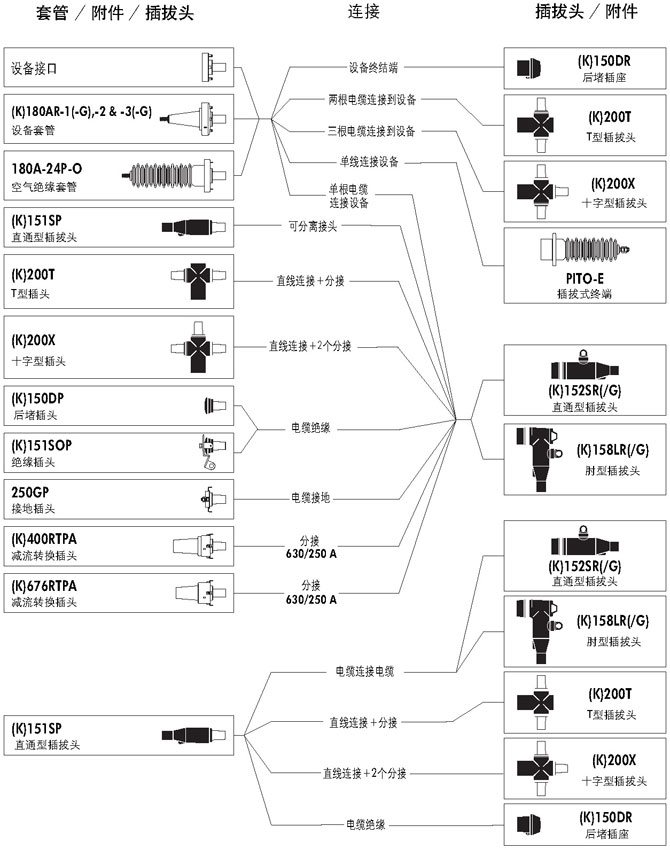

接口 A 型插拔头的多种连接方式

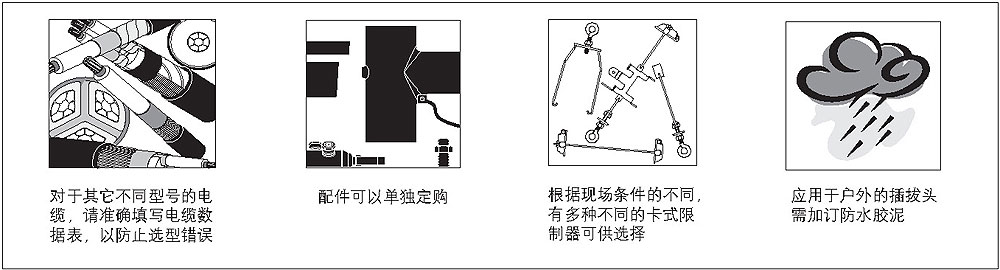

订货须知

根据线芯绝缘外径选择最匹配的订货型号，并根据导体尺寸和导体类型从“表格X”中选择对应的参数代替“表格W”中的“X”。

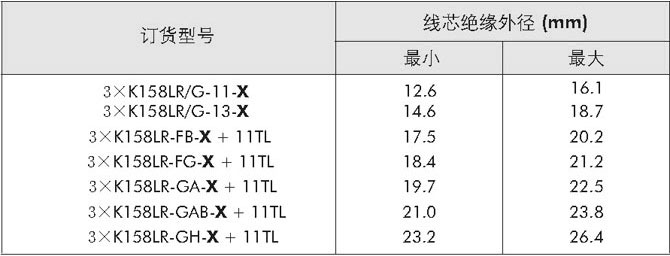

表格 W

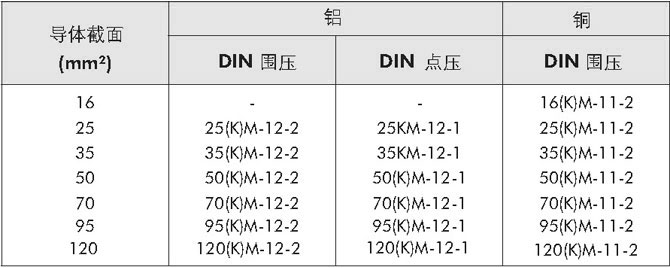

表格 X

* 插拔头选型以电缆绝缘外径为准，导体截面仅做参考。

举例：

● 单芯 8.7/15kV 50mm2铜带屏蔽铜电缆，线芯绝缘外径为19mm，一套肘型插拔头的订货型号应为：3×K158LR-FB-50（K）M-11-2

● 三芯 8.7/15kV 95mm2铜带屏蔽铜电缆，线芯绝缘外径为22.1mm，一套肘型插拔头的订货型号应为：3×K158LR-GA-95（K）M-11-2-3-core
