300PB-10SA - 避雷器

300PB-10SA - 避雷器　配用 430TB-630A　最高至 24 kV

用途

避雷器用于保护12和24kV电压等级的电气设备及配件，包括变压器，设备，电缆及其附件，使其免受雷击或操作过电压的冲击。

可与插拔头430TB-630A共同使用。

规范与标准

IEC 60099

GB 11032

6/10 (12) kV、6.35/11 (12) kV、8.7/15 (17.5) kV、12/20 (24) kV、12.7/22 (24) kV

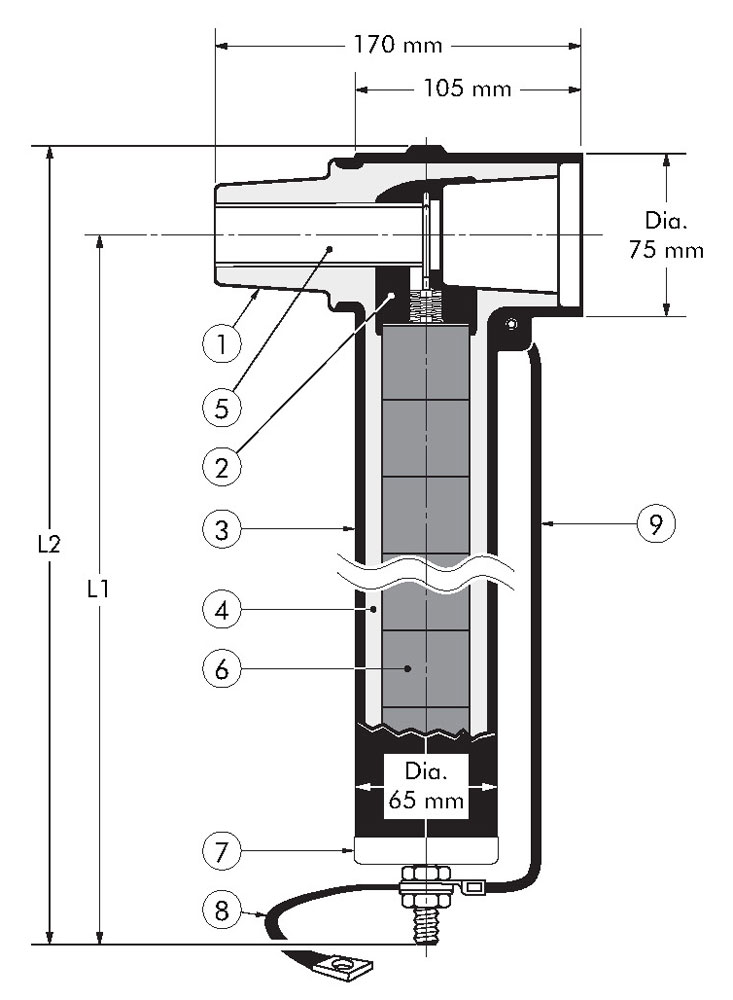

结构

避雷器包括以下组件：

1.接口适用于 T型插拔头430TB-630A

2.可导电的三元乙丙胶衬垫

3.可导电的三元乙丙胶外屏蔽层

4.浇注于内衬垫与外屏蔽间的三元乙丙胶绝缘层

5.连接杆插座

6.金属氧化锌片

7.钢帽

8.接地装置

9.接地线

技术特性

产品为无间隙的氧化金属避雷器。具有一定厚度的可导电三元乙丙胶外屏蔽层完全保证操作人员接触时的安全。

产品出厂前都通过了交流耐压及局部放电试验。

接口 C 型插拔头的多种接方式
