400PB-XSA - 避雷器

400PB-XSA - 避雷器　接口 C　最高至 42 kV

用途

雷器用于保护10,20,30及35kV电压等级的电气设备及配件，包括变压器，开关柜，及其配套的电缆和附件，使其免受雷击或操作过电压的冲击。

规范与标准

IEC 60099

GB 11032

6/10 (12) kV、6.35/11 (12) kV、8.7/15 (17.5) kV、12/20 (24) kV、12.7/22 (24) kV、18/30 (36) kV、19/33 (36) kV、20.8/36 (41.5) kV、26/35 (42) kV

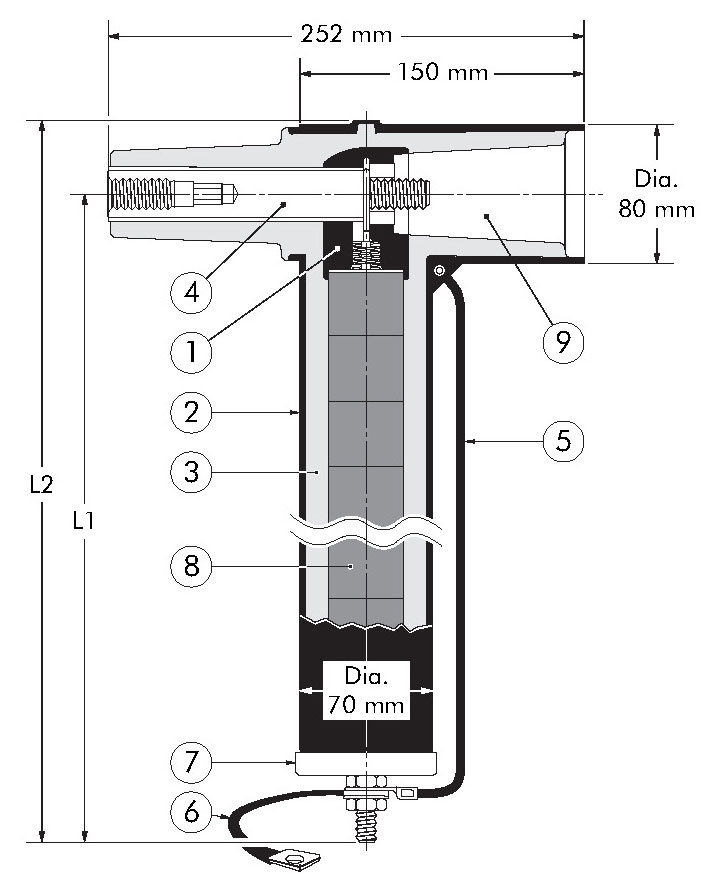

结构

避雷器包括以下组件：

1.可导电的三元乙丙胶衬垫

2.可导电的三元乙丙胶外屏蔽层

3.浇注于内衬垫与外屏蔽间的三元乙丙胶绝缘层

4.连接杆

5.接地线

6.接地装置

7.钢帽

8.金属氧化锌片

9.接口C - 630 A（符合CENELEC EN 50180 和50181标准）

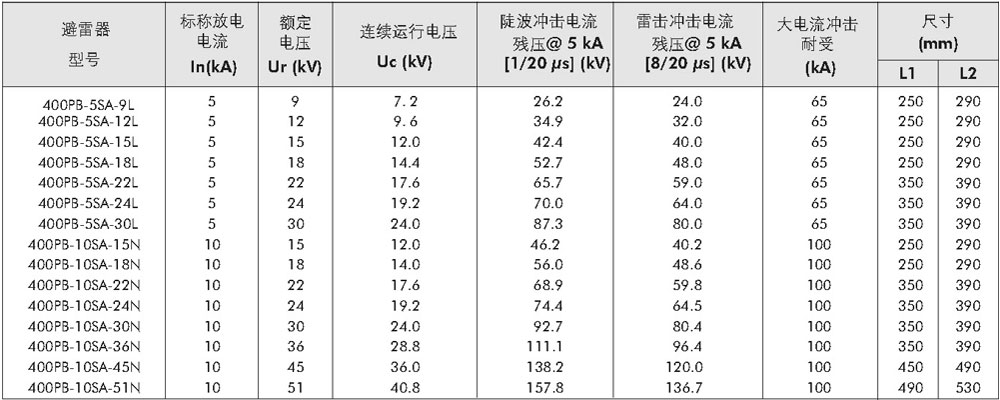

技术特性

产品为无间隙的氧化金属避雷器。有一定厚度的可导电三元乙丙胶外屏蔽层完全保证操作人员接触时的安全。

产品出厂前都通过了交流耐压及局部放电试验。

接口 C 型插拔头的多种接方式
