440TB - T 型插拔头

440TB - T 型插拔头　接口 C　最高至 42 kV - 630 A

用途

分离式 T 型插拔头（螺栓式）用于将聚合绝缘电缆与设备连接（如变压器、开关柜、发动机…）。

也可通过相应配件将电缆与电缆连接。

规范与标准

IEC 60502.4

CENELEC HD 629.1（VDE 0278）

GB/T 12706.4

JB 8144-95 （GB 11033）

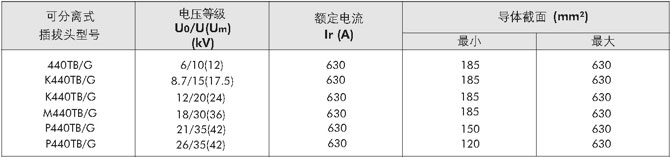

6/10 (12) kV、6.35/11 (12) kV、8.7/15 (17.5) kV、12/20 (24) kV、12.7/22 (24) kV、18/30 (36) kV、19/33 (36) kV、20.8/36 (41.5) kV、26/35 (42) kV

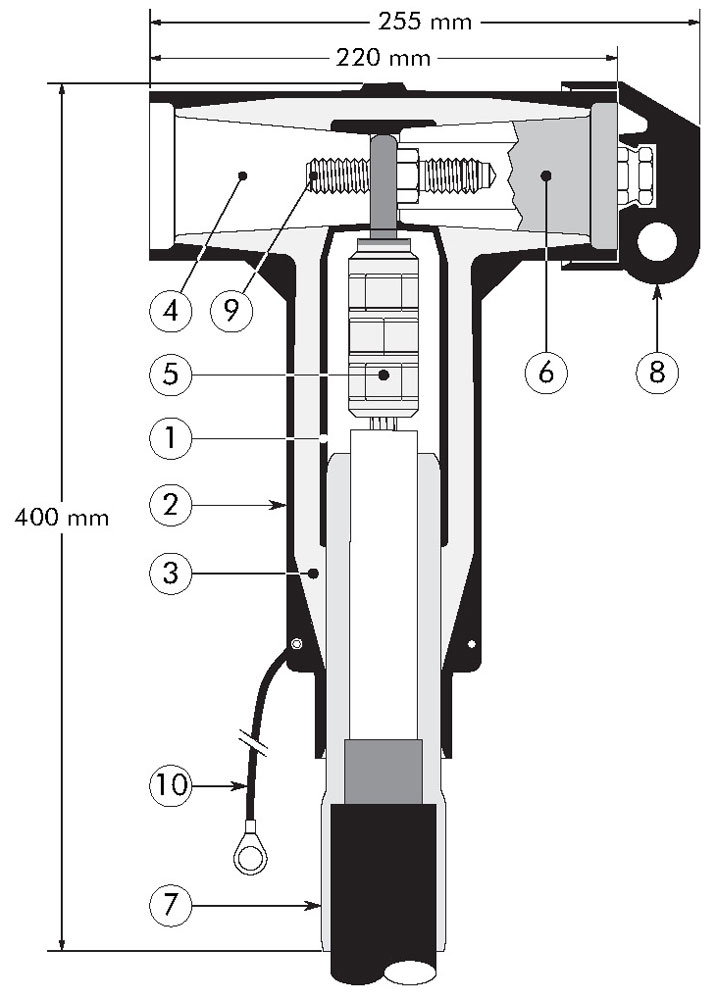

结构

可分离式插拔头包括：

1.可导电的三元乙丙胶衬垫

2.可导电的三元乙丙胶外屏蔽层

3.浇注于内衬垫与外屏蔽间的三元乙丙胶绝缘

4.C型接口－630A（CENELEC EN 50180和 50181）

5.端子

6.绝缘塞

7.电缆配套管

8.可导电的橡胶帽

9.紧固螺丝

10.接地线

技术特性

具有一定厚度的可导电三元乙丙胶外屏蔽层完全保证操作人员接触时的安全。

每个可分离式插拔头出厂前都通过了交流耐压及局部放电试验。

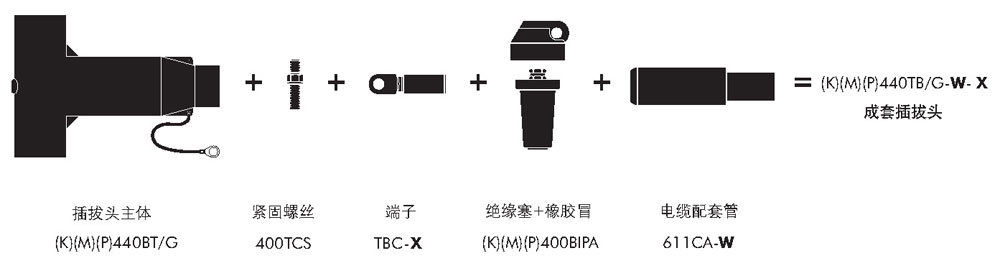

成套配件

整套（K）（M）（P）440TB/GT型插拔头由以下配件组成：

成套配件还包括润滑剂、清洁巾等其他配件，每套插拔头独立包装，均配有安装手册。

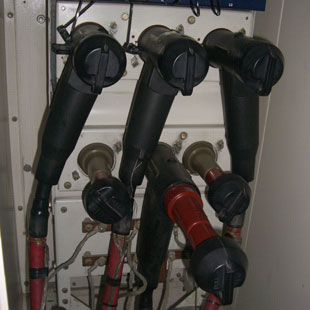

接口 C 型插拔头的多种接方式

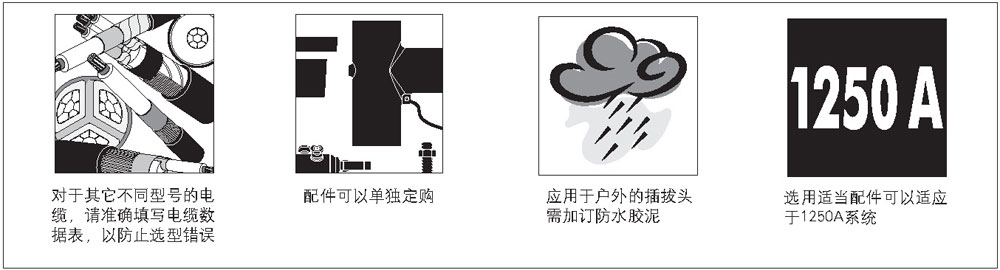

订货须知

订购 T 型头，根据右边表格 W和 X中选择最合适的竊号填充到公式中。

1.从表格中W选取与电缆线芯绝缘外径最相匹配的符号；

2.表格X中选取与导体截面和种类相匹配的符号。

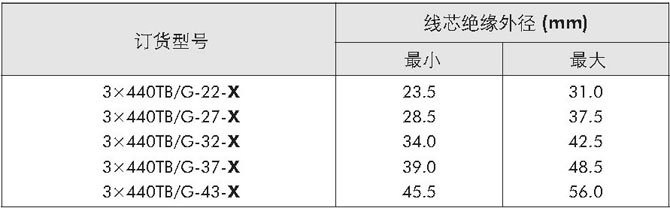

表格 W

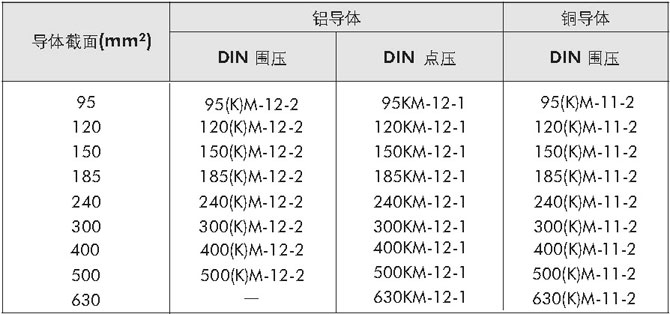

表格 X

* 插拔头选型以电缆绝缘外径为准，导体截面仅做参考。

举例：

● 单芯 26/35kV 185mm2铜带屏蔽铜芯电缆，线芯绝缘外径为38.7mm，一套T型插拔头的订货型号应为：3×P440TB/G-32-185（K）M-11-2

● 三芯 26/35kV 185mm2铜带屏蔽铜芯电缆，线芯绝缘外径为38.7mm，一套T型插拔头的订货型号应为：3×P440TB-32-185（K）M-11-2-3-core
