300PB-630A - 后插头

300PB-630A - 后插头　配用 430TB-630A　最高至 24 kV - 630 A

用途

可分离式后插头（螺栓式）专为双拼电缆设计。与可分离式T型插拔头430TB-630A共同使用。

最大电流量：630A。

规范与标准

IEC 60502.4

CENELEC HD 629.1（VDE 0278）

GB/T 12706.4

JB 8144-95 （GB 11033）

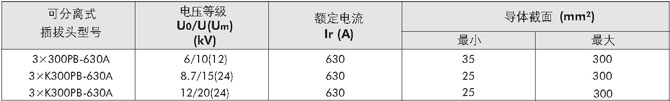

6/10 (12) kV6.35/11 (12) kV、8.7/15 (17.5) kV、12/20 (24) kV、12.7/22 (24) kV

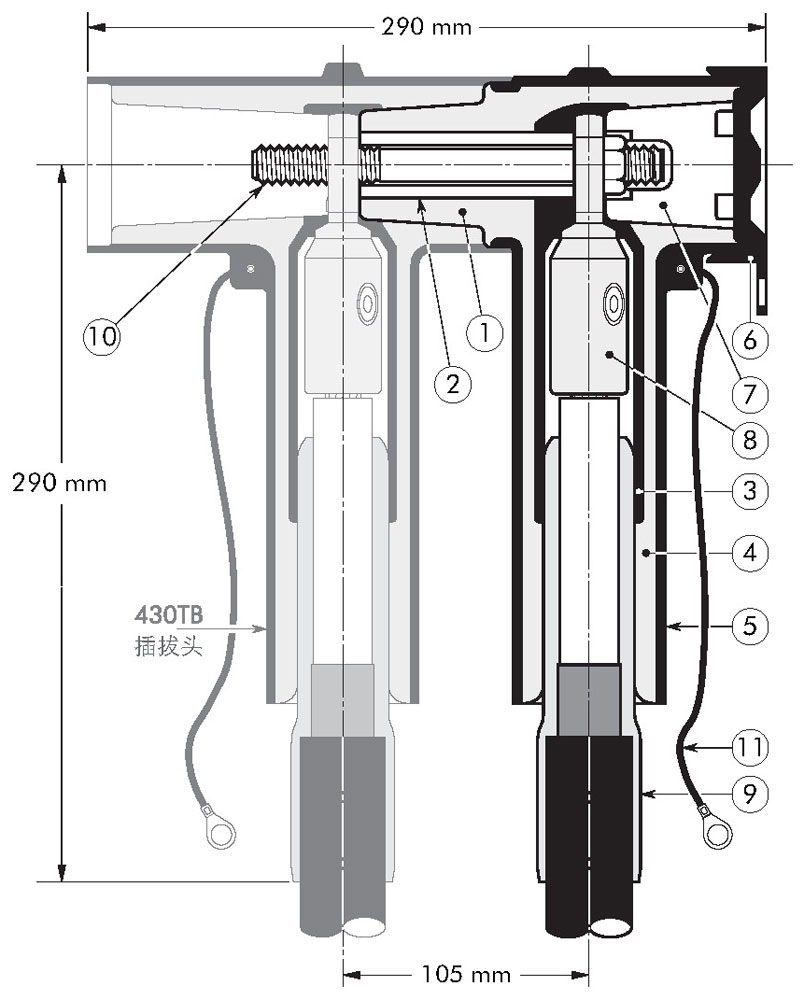

结构

1.配用于430TB-630A接口

2.300PB 连接杆

3.可导电的三元乙丙胶衬垫

4.浇注于内衬垫与外护套间的三元乙丙胶绝缘层

5.可导电的三元乙丙胶外屏蔽层

6.可导电的三元乙丙帽

7.绝缘塞

8.端子

9.电缆配套管

10.紧固螺丝

11.接地线

技术特性

具有一定厚度的可导电三元乙丙胶外屏蔽层完全保证操作人员接触时的安全。

每个可分离式插拔头出厂前都通过了交流耐压及局部放电试验。

成套配件

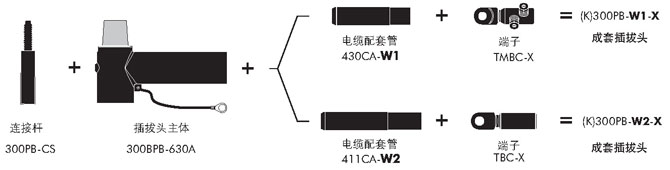

整套（K）300PB-630A后插头由以下配件组成：

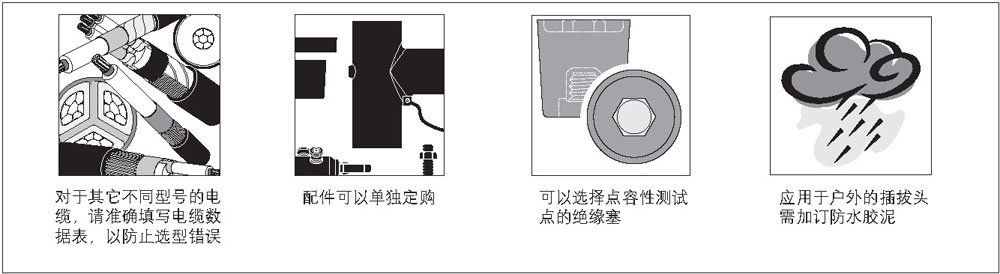

成套配件还包括润滑剂、清洁巾、防水胶泥、安装杆等其他配件。每套插拔头独立包装，均配有安装手册。

接口 C 型插拔头的多种接方式

订货须知

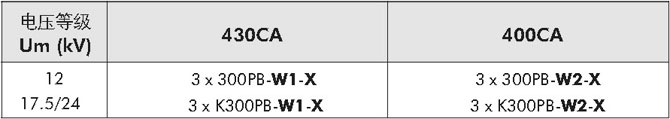

订购 T 型头，根据右边表格 W1/W2和 X中选择最合适的符号填充到公式中。

1.从表格W1和W2中选取与电缆线芯绝缘外径最相匹配的符号；

2.从表格X中选取与导体截面和种类相匹配的符号。

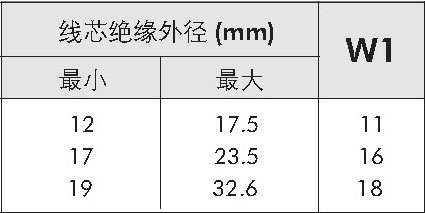

表格 W1

表格 W2

表格 X

* 插拔头选型以电缆绝缘外径为准，导体截面仅做参考。

举例：

● 单芯 8.7/15kV 150mm2铜带屏蔽铜芯电缆，线芯绝缘外径为25.1mm，一套T型插拔头的订货型号应为：3×K300PB-19-150（K）M-11-2

● 三芯 8.7/15kV 150mm2铜带屏蔽铜芯电缆，线芯绝缘外径为25.1mm，一套T型插拔头的订货型号应为：3×K300PB-19-150（K）M-11-2-3-core
